Kugelgelenke und Buchsen sind zwei der kritischsten Verschleißkomponenten im Federungs- und Lenksystem eines Fahrzeugs. Kugelgelenke sind kugelförmige Drehpunkte, die die Radnabe mit den Querlenkern der Aufhängung verbinden und sowohl Dreh- als auch Winkelbewegungen ermöglichen. Buchsen sind zylindrische Gummi- oder Polyurethanhülsen, die den Metall-zu-Metall-Kontakt an den Drehpunkten der Aufhängung abfedern und isolieren. Beide müssen ausgetauscht werden, wenn sie messbares Spiel, Risse oder Geräusche aufweisen – nodermalerweise jedes Mal 70.000 bis 150.000 Meilen abhängig von Fahrbedingungen, Materialqualität und Wartungshäufigkeit. Abgenutzt ignorieren Kugelgelenke und Buchsen ist eine der Hauptursachen für vorzeitigen Reifenverschleiß, Ausrichtungsfehler und Verlust der Lenkkontrolle.

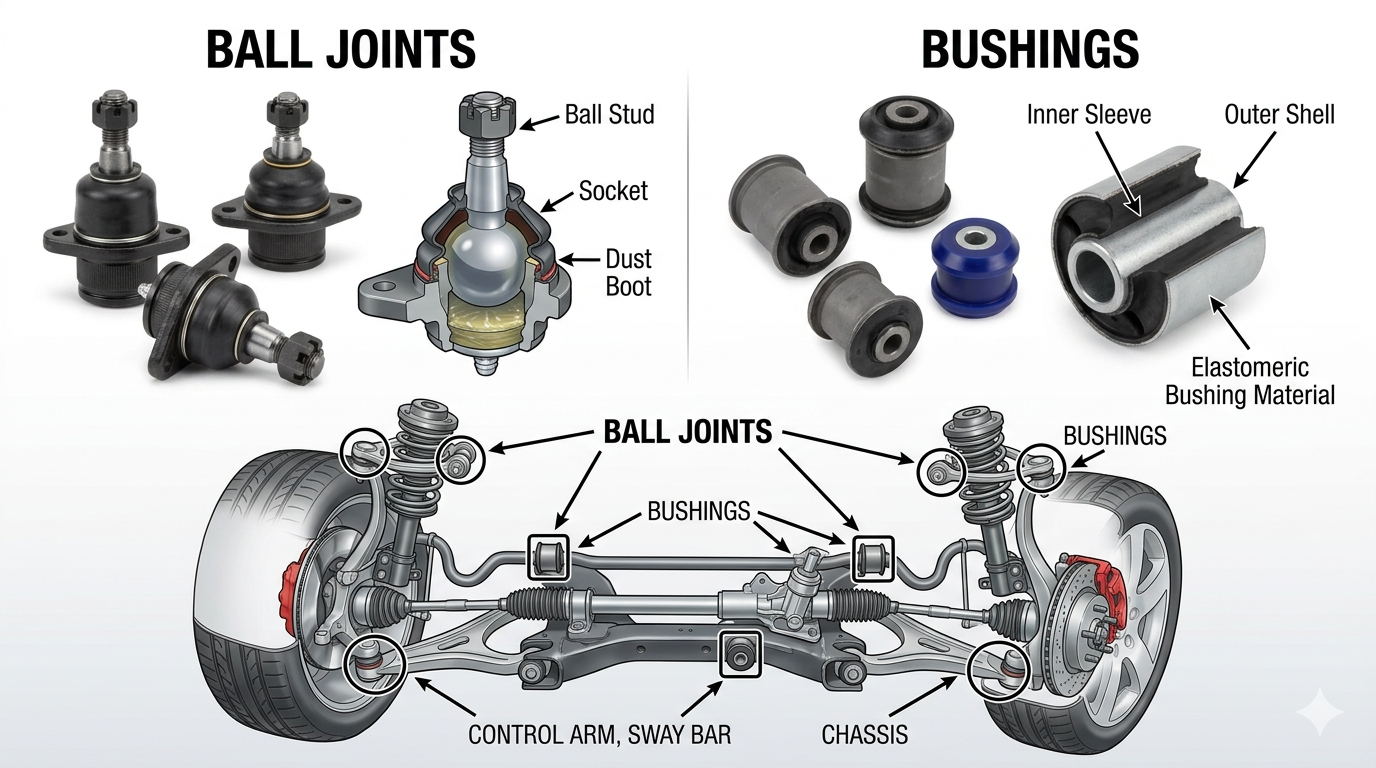

Was sind Kugelgelenke? Funktion, Design und Standort

Ein Kugelgelenk ist ein flexibler Drehpunkt, der aus einem Kugelzapfen aus gehärtetem Stahl besteht, der in einem geschmierten Buchsengehäuse sitzt und so konzipiert ist, dass er sowohl Lasten trägt als auch eine mehrachsige Bewegung gleichzeitig ermöglicht. Stellen Sie es sich wie das menschliche Hüftgelenk vor – es muss ein erhebliches Gewicht tragen und sich dabei frei in mehrere Richtungen drehen, ohne einzuklemmen oder die Positionsgenauigkeit zu verlieren.

In einem typischen Vorderradaufhängungssystem hat jedes Vorderrad mindestens ein Kugelgelenk – normalerweise sowohl ein oberes als auch ein unteres Kugelgelenk bei Doppelquerlenkersystemen oder ein einzelnes unteres Kugelgelenk bei MacPherson-Federbeinsystemen. Hinterradaufhängungen können unabhängige Mehrlenkerkonstruktionen haben zwei bis vier Kugelgelenke pro Rad .

Kugelgelenke erfüllen je nach Position zwei unterschiedliche Rollen:

• Tragende Kugelgelenke das Gewicht des Fahrzeugs tragen. Bei MacPherson-Federbeinkonstruktionen trägt das untere Kugelgelenk die volle Aufhängungslast und verschleißt schneller als Gelenke in Doppelquerlenkersystemen, bei denen die Last auf zwei Gelenke verteilt wird.
• Mitnehmer-Kugelgelenke Führen Sie die Bewegung aus, tragen Sie aber nur eine minimale vertikale Last. Diese halten in der Regel länger, müssen aber dennoch überprüft werden, da sich ihr Ausfall auf die Lenkgeometrie auswirkt.

Moderne abgedichtete Kugelgelenke sind vorgeschmiert und wartungsfrei. Ältere oder leistungsorientierte Konstruktionen verfügen jedoch über Schmiernippel (Zerk-Armaturen), die alle gefettet werden sollten 15.000 bis 30.000 Meilen um die Lebensdauer zu verlängern.

Was sind Buchsen? Funktion, Materialien und Typen

Eine Buchse ist eine zylindrische Auskleidung – typischerweise aus Gummi, Polyurethan oder bei Hochleistungsanwendungen aus sphärischem Lagermetall – die in eine Aufhängungs- oder Lenkungskomponente eingepresst wird, um Stöße zu absorbieren, Geräusche zu reduzieren und die Drehpunktgeometrie beizubehalten. Überall dort, wo zwei Aufhängungsteile aus Metall sich gegeneinander drehen oder biegen müssen, sitzt eine Buchse dazwischen, um den Kontakt von Metall zu Metall zu verhindern.

Buchsen sind im gesamten Aufhängungs- und Lenksystem zu finden, darunter:

• Querlenkerbuchsen — an den inneren Drehpunkten der oberen und unteren Querlenker
• Stabilisatorbuchsen (Stabilisator) und Endverbindungsbuchsen — Befestigung des Stabilisators am Hilfsrahmen und an den Lenkern
• Federbeinstangenbuchsen — am hinteren Drehpunkt der Zug-/Druckstangen
• Längslenkerbuchsen — in hinteren Mehrlenker- und Schräglenkeraufhängungen
• Hilfsrahmenbuchsen — Isolierung des gesamten Hilfsrahmens vom Fahrgestell
• Lenkgetriebebuchsen — Montage der Zahnstange am Hilfsrahmen

Gummi- oder Polyurethan-Buchsen: Was ist besser?

Gummilager sind der OEM-Standard, da sie Vibrationen und Fahrgeräusche am effektivsten absorbieren , bietet ein konformes Fahrverhalten auf Kosten eines etwas vagen Handlings im Grenzbereich. Polyurethan-Buchsen sind härter, formstabiler und widerstandsfähiger gegen Öl, Ozon und extreme Temperaturen – was zu einem schärferen Lenkverhalten und einer längeren Lebensdauer (oftmals) führt 2–3× länger als Gummi ) auf Kosten einer erhöhten NVH-Übertragung (Neinise, Vibration, Harshness) in die Kabine.

Kugelgelenke vs. Buchsen: Kernunterschiede auf einen Blick

Bildunterschrift: Direkter Vergleich von Kugelgelenken und Buchsen hinsichtlich acht Schlüsselattributen, darunter Funktion, Materialien, Fehlersymptome, Lebensdauer und Austauschkosten.

Warnzeichen für verschlissene Kugelgelenke und Buchsen

Das früheste Warnzeichen für defekte Kugelgelenke und Buchsen sind ungewöhnliche Geräusche – insbesondere Klapper-, Quietsch- oder Klopfgeräusche der Vorderradaufhängung beim Überfahren von Unebenheiten oder beim Wenden mit niedriger Geschwindigkeit. Das frühzeitige Erkennen des Unterschieds zwischen Kugelgelenk- und Buchsenausfall verhindert sowohl Sicherheitsrisiken als auch kaskadierende Schäden an Reifen, Ausrichtung und Lenkungskomponenten.

Anzeichen verschlissener Kugelgelenke

• Klapperndes oder polterndes Geräusch von der Vorderradaufhängung beim Auftreffen auf Schlaglöcher, Bremsschwellen oder unebene Straßenoberflächen – der zuverlässigste Frühindikator
• Wandern oder vage Lenkung — Das Fahrzeug driftet ohne Lenkeingriffe leicht ab, was ständige kleinere Korrekturen erfordert
• Lenkradvibration bei Autobahngeschwindigkeiten, insbesondere zwischen 50 und 70 Meilen pro Stunde, verursacht durch lockere Radgeometrie
• Ungleichmäßiger oder federnder Reifenverschleiß – typischerweise an der Innen- oder Außenkante der Vorderreifen, was darauf hinweist, dass sich der Radsturzwinkel dynamisch ändert, wenn sich das Gelenk übermäßig bewegt
• Sichtprüfungsfehler: mehr als 0,5 mm Axialspiel or 1,5 mm Radialspiel Der mit einer Messuhr gemessene Wert weist auf ein verschlissenes Kugelgelenk hin, das sofort ausgetauscht werden muss

Anzeichen verschlissener Buchsen

• Quietschen oder Knarren B. an Drehpunkten der Aufhängung bei langsamen Parkmanövern oder bei Gewichtsverlagerung über Unebenheiten – das Austrocknen des Gummis ist die häufigste Ursache
• Klopfen oder Klappern – typischerweise weniger heftig als ein Kugelgelenkschlag; eher ein hohler Knall, wenn Metall durch eine beschädigte Buchse auf Metall trifft
• Reduzierte Lenkschärfe — Das Fahrzeug fühlt sich bei Richtungsänderungen „schwebend“ oder ungenau an, da sich die Geometrie des Querlenkers unter Last verschiebt
• Sichtbare Risse oder Risse des Gummibuchsenmaterials, sichtbar an den Drehpunkten der inneren Querlenker bei einer visuellen Fahrwerksinspektion
• Bremstauchen oder übermäßiges Wanken des Körpers — Abgenutzte Stabilisatorbuchsen und Endverbindungen ermöglichen ein stärkeres Wanken der Karosserie, als der Stabilisator zulassen sollte

So prüfen Sie Kugelgelenke und Buchsen: Eine Schritt-für-Schritt-Anleitung

Für eine ordnungsgemäße Inspektion des Kugelgelenks und der Buchse muss das Fahrzeug sicher angehoben werden, sodass die Aufhängung frei hängt — Führen Sie diese Inspektion niemals bei stehendem Fahrzeug durch, da die Belastung das Gelenkspiel verdeckt.

Inspektion von Kugelgelenken

1. Heben Sie das Fahrzeug an und stützen Sie es ab Der Wagenheber steht unter dem Rahmen (nicht unter den Querlenkern), so dass die Federung ganz nach unten sinkt.
2. Fassen Sie den Reifen oben und unten an (12-Uhr- und 6-Uhr-Position) und bewegen Sie ihn kräftig hinein und heraus. Jede spürbare Bewegung weist auf einen Verschleiß des Kugelgelenks hin – bei tragenden Gelenken 0 mm Spiel ist die akzeptable Grenze auf den meisten OEM-Spezifikationen.
3. Fassen Sie den Reifen in der 9- und 3-Uhr-Position und seitlich schaukeln. Seitliches Spiel in dieser Position deutet eher auf Radlagerverschleiß als auf Kugelgelenke hin.
4. Verwenden Sie eine Messuhr Für eine präzise Messung: Befestigen Sie den Sensor am Steuerarm und positionieren Sie ihn am Kugelgelenkbolzen. Irgendeine Lektüre oben 0,5 mm axial oder 1,5 mm radial erfordert normalerweise einen Austausch.
5. Überprüfen Sie die Staubmanschette Optisch gesehen – ein gerissener oder fehlender Stiefel führt zu einer Kontamination und beschleunigt den inneren Verschleiß schnell. Allein ein gerissener Kofferraum ist in den meisten professionellen Inspektionsstandards ein Grund für einen Austausch.

Buchseninspektion

1. Bei angehobenem Fahrzeug Verwenden Sie eine helle Taschenlampe und einen Spiegel, um alle zugänglichen Querlenker-, Stabilisator- und Längslenkerbuchsen visuell auf Risse, Risse oder Extrusionen (Gummi, der aus dem Gehäuse herausgedrückt wird) zu überprüfen.
2. Verwenden Sie ein Brecheisen Tragen Sie es vorsichtig auf den Querlenker in der Nähe jeder Buchsenposition auf. Bewegung größer als 3–4 mm in irgendeine Richtung weist auf einen Buchsenfehler hin.
3. Auf Ölverschmutzung prüfen — Öliger, aufgequollener oder verfärbter Gummi weist darauf hin, dass die Buchse Erdölprodukte absorbiert hat (häufig in der Nähe von Motor oder Getriebe), was den Verschleiß erheblich beschleunigt.

Gummi- vs. Polyurethan-Buchsen: Detaillierter Vergleich

Bildunterschrift: Vergleich von OEM-Gummibuchsen mit Polyurethan-Buchsen anhand von neun Leistungs-, Haltbarkeits- und Anwendungskriterien, um bei der Auswahl des richtigen Buchsenmaterials für Ihr Fahrzeug zu helfen.

Austausch von Kugelgelenk und Buchse: Kosten, Arbeitsaufwand und was Sie erwarten können

Der gemeinsame Austausch von Kugelgelenken und Buchsen bei einem einzigen Servicebesuch der Aufhängung spart erhebliche Arbeitskosten , da beide Komponenten den Radausbau, die Demontage der Aufhängung und eine Ausrichtung nach der Reparatur erfordern – Arbeiten, die sich fast vollständig überschneiden.

Typische Ersatzkosten

• Austausch des Kugelgelenks (eine Ecke): 150–350 US-Dollar für Teile und Arbeit für die meisten Personenkraftwagen. LKWs und SUVs mit eingepressten Kugelgelenken an Schwerlastlenkern reichen von 300–600 $ pro Ecke .
• Austausch der Querlenkerbuchse: 80–200 US-Dollar pro Querlenker, wenn die Buchsen separat ausgetauscht werden. Zum Auspressen und Einpressen neuer Buchsen ist eine hydraulische Presse erforderlich – die meisten Werkstätten tauschen die gesamte Querlenkerbaugruppe aus, wenn die Kosten für den Austausch der Buchsen sich dem Preis für den montierten Arm nähern, was bei vielen modernen Fahrzeugen üblich ist.
• Kompletter Austausch des Querlenkers (Arm-Kugelgelenk-Buchsen als Baugruppe): 200–500 $ pro Ecke für die meisten Fahrzeuge – oft der wirtschaftlichste Weg, wenn sowohl Kugelgelenke als auch Buchsen gleichzeitig abgenutzt sind.
• Allradausrichtung nach Aufhängungsarbeiten: hinzufügen 80–150 $ — obligatorisch nach jedem Austausch des Kugelgelenks oder der Querlenkerbuchse.

Sollten Sie Kugelgelenke und Buchsen paarweise austauschen?

Ja – der gleichzeitige Austausch beider Seiten ist die gängige professionelle Empfehlung wenn der Kilometerstand 80.000 Meilen übersteigt oder wenn das Fahrzeug älter als 8 Jahre ist. Aufgrund der entsprechenden Kilometerleistung und Umweltbelastung verschleißen die Komponenten ähnlich schnell. Wenn nur die ausgefallene Seite ersetzt wird, ist es wahrscheinlich, dass die Gegenseite innerhalb von 12 bis 18 Monaten ausfällt, was eine Wiederholung derselben Arbeitskosten erfordert.

Faktoren, die den Verschleiß von Kugelgelenken und Buchsen beschleunigen

Fahrbedingungen und Fahrzeugbeladung haben einen größeren Einfluss auf die Lebensdauer von Kugelgelenken und Buchsen als die Kilometerleistung allein — Ein Fahrzeug, das 50.000 Meilen auf unebenen Landstraßen zurückgelegt hat, weist möglicherweise einen stärkeren Verschleiß der Aufhängung auf als eines, das 100.000 Meilen auf der Autobahn zurückgelegt hat.

• Unebene oder unbefestigte Straßen: Schlaglocheinschläge führen zu Stoßbelastungen 3–5× höher als normale Straßenlasten zu Kugelgelenken. Ein einziger schwerer Schlaglochaufprall kann die Kugelpfanne verformen oder eine beschädigte Gummibuchse reißen.
• Schwere Nutzlasten oder Abschleppen: Wenn ein Fahrzeug über sein zulässiges Gesamtgewicht hinaus beladen wird, erhöht sich die Belastung der Kugelgelenke proportional. Das Abschleppen bei maximaler Nennlast verringert die Lebensdauer des Kugelgelenks kontinuierlich um einen geschätzten Wert 20–35 % im Vergleich zur unbeladenen Nutzung.
• Aufgehobene Sperren: Aufhängungs-Höherlegungssätze erhöhen die Betätigungswinkel von Gleichlaufachsen und Kugelgelenken über den vorgesehenen Bereich hinaus, wodurch sich der Verschleiß drastisch beschleunigt und die Lebensdauer der Kugelgelenke häufig verkürzt wird 30.000–50.000 Meilen in schwer angehobenen LKWs.
• Vernachlässigte Ausrichtung: Eine Fehlausrichtung führt zu einer ungleichmäßigen seitlichen Belastung der Kugelgelenke und einer abnormalen Biegebeanspruchung der Buchsen. Ein Fahrzeug mit gerade 0,5° überschüssiger Sturz kann den Verschleiß des inneren Kugelgelenks um bis zu 40 % beschleunigen.
• Zerrissene Staubstiefel: Sobald die Schutzmanschette eines Kugelgelenks oder einer Buchse reißt, beginnt sofort das Eindringen von Schmutz, Splitt und Wasser. Verunreinigtes Fett in einer Kugelgelenkpfanne verschleißt die Pfannenauskleidung und verkürzt so die verbleibende Lebensdauer um mehrere Jahre Monate .
• Salz- und Korrosionsumgebungen: In winterlichen Klimazonen dringt Streusalz zwischen Kugelgelenkgehäuse und Querlenker ein, blockiert Komponenten und beschleunigt die äußere Korrosion, die schließlich das Gelenkgehäuse selbst beeinträchtigt.

Die Konsequenz des Ignorierens ausgefallener Kugelgelenke: Eine Sicherheitsperspektive

Ein völlig defektes Kugelgelenk – eines, bei dem sich der Zapfen von der Gelenkpfanne löst – führt zum sofortigen und vollständigen Verlust der Lenk- und Radkontrolle , was die National Highway Traffic Safety Administration (NHTSA) als katastrophales Sicherheitsversagen einstuft. Wenn sich ein unteres Kugelgelenk trennt, bricht das Rad nach innen zusammen (negativer Sturzfehler), die Spindel fällt ab und das Fahrzeug hat in dieser Kurve keine Lenk- oder Bremsbefugnis.

NHTSA-Daten zeigen das Ausfälle von Aufhängungskomponenten – einschließlich Kugelgelenken — ungefähr ausmachen Jährlich kommt es zu 5.000 Autounfällen in den Vereinigten Staaten. Im Gegensatz zum Buchsenausfall, der die Leistung allmählich beeinträchtigt, kann der Ausfall des Kugelgelenks plötzlich und ohne weitere Vorwarnung nach dem anfänglichen Klapperstadium auftreten.

Die praktische Sicherheitsregel: Jedes messbare Spiel in einem tragenden Kugelgelenk ist ein Grund für einen sofortigen Austausch . Für verschlissene tragende Kugelgelenke gibt es keine akzeptable „Überwachungs- und Antriebsschwelle“.

Häufig gestellte Fragen zu Kugelgelenken und Buchsen

Fazit: Die Priorisierung der Gesundheit von Kugelgelenken und Buchsen ist nicht verhandelbar

Kugelgelenke und Buchsen work as a system – Wenn eines davon nachlässt, muss das andere kompensieren, was den Verschleiß der gesamten Aufhängung beschleunigt. Werden sie als separate, unabhängige Probleme behandelt, führt dies zu unvollständigen Reparaturen, wiederholten Ausrichtungen und anhaltendem Reifenverschleiß.

Der praktische Tipp: Inspizieren Kugelgelenke und Buchsen Tauschen Sie bei jeder Reifenumdrehung (alle 5.000–7.500 Meilen) verschlissene Komponenten in Achspaaren aus, verfolgen Sie die Arbeiten an der Aufhängung stets mit einer Ausrichtung an allen vier Rädern und wählen Sie eine Komponentenqualität, die zum Anwendungsfall Ihres Fahrzeugs passt – OEM-Gummi für komfortorientierte Alltagsfahrer, Polyurethan für leistungsstarke oder schwere Anwendungen.

Eine komplette Erneuerung der Vorderradaufhängung – inklusive beidem Kugelgelenke und Buchsen – kostet in der Regel 600–1.200 US-Dollar für die meisten Personenkraftwagen und stellt eine der wirkungsvollsten Wartungsinvestitionen dar, die es gibt, um sowohl die Sicherheit als auch die Fahrdynamik bei jedem Fahrzeug mit einer Laufleistung von mehr als 80.000 Meilen wiederherzustellen.
